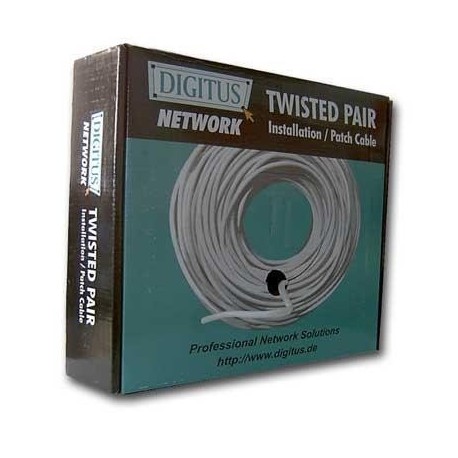

Descripción física:
Conductor: AWG 26 / 7
Número total de conductores aislados: 8, 4 pares de trenzados
Código de color: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
Envoltura par individual: ninguna
Envoltura global: lámina de aluminio
Envoltura exterior: PVC
Color: gris
Propiedades eléctricas:
Impedancia Media: 100 ± 10 Ohm @ 10-100 MHz
Vp: 66% nom.
Capacidad común: 55,8 nF / max km.
Capacidad de desequilibrio: 1,6 pF / m max.
Resistencia de aislamiento: 0,5 GOhm * KM min.
Resistencia de bucle DC: 450 Ohm / km máx. (2% max. Desequilibrio de
resistencia)
Demora de fase: 5350 NS / max km.
inclinación de retardo: 40 Max ns/100m.
